Sauermann DELTA PACK Weiß RAL 9003 Kondensatpumpe für Klimaanlage 80x60mm
Artikelnummer: AR2021031113




Die Delta Pack 80x60 hat ein neu konzipiertes Winkelstück, das sich durch einfaches
Drücken mit dem Finger leicht von Hand öffnen lässt - es ist kein Werkzeug
erforderlich. Sein schlichtes Design passt perfekt zu den Wandklimageräten. Im
Lieferumfang ist die Si-10 UNIVERS'L mit der neuesten Sauermann
Kolbenpumpen-Technologie enthalten.

Neues Winkelstück, das sich schnell anbringen und ausbauen lässt
Optimiertes Design
Pumpe mit niedrigem Laufgeräusch: höchstens 22 dBA bei voller Leistung
Patentierte Pumpentechnik

VORTEILE


Einfache Montage und Wartung
-
Neues Winkelstück, das sich schnell anbringen und ausbauen lässt
-
Anschluss per Clip: Es ist kein Werkzeug erforderlich. Kann durch
Drücken mit dem Finger leicht
geöffnet werden
-
Monoblock-Pumpe für eine einfache Montage
-
Der Inhalt des Kits ermöglicht verschiedene Montageoptionen und passt
sich so den
Bedingungen vor Ort an
-
Transparenter und ausbaubarer Behälter
-
Transparenter Schlauch,zur einfachen Kontrolle des Abflusses,von
Stauungen etc


Optimiertes Design
- Kompaktes Design des Winkelstücks und des Leitungskanals, leicht zu öffnen und zu warten
- Verbesserte Konzeption im Inneren mit mehr Raum für die Leitungen
- Unmittelbarer Anschluss des geraden Teils an das Winkelstück
- Farbe: RAL 9003 (Signalweiß)
- Flächenbündige Montage aller Teile
- Gummilippe zur Verbindung mit dem Klimagerät


Geräuscharm
- Pumpe mit niedrigem Laufgeräusch: höchstens 22 dBA bei voller Leistung – unabhängig getestet
- Winkelstück mit hoch vibrationsabsorbierendem Material ausgekleidet, dämpft Erschütterungen und Geräusche
- Isolierte Druckleitung zur Schwingungsdämpfung und Vermeidung von Kondensation


Bewährte Zuverlässigkeit
- Patentierte Pumpentechnik
- Unmittelbarer Anschluss des geraden Kanals an das Winkelstück
- Hohe Förderleistung: bis 20 l/h = kurze Anschaltzeiten
- Belüftungsventil „Drain Safe" erhöht die Lebensdauer der Pumpe
- Verriegelbares Steckerkabel verhindert unabsichtliches Lösen

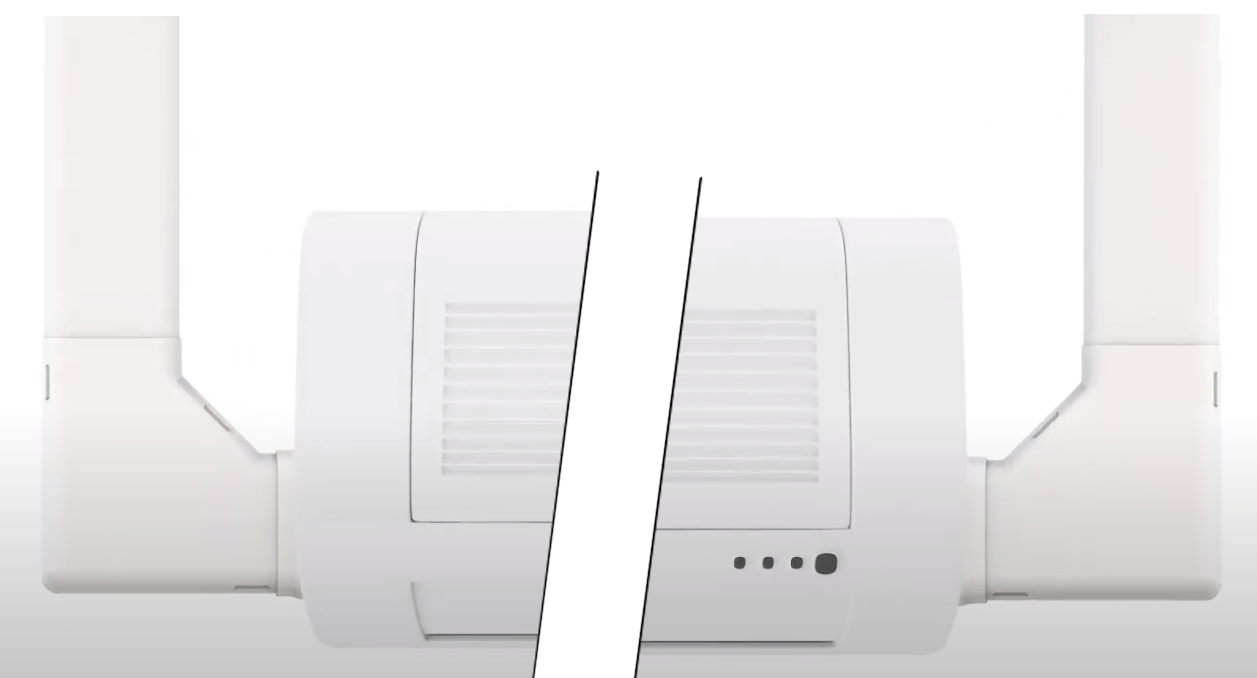

Montage: LINKS / RECHTS


LIEFERUMFANG

-

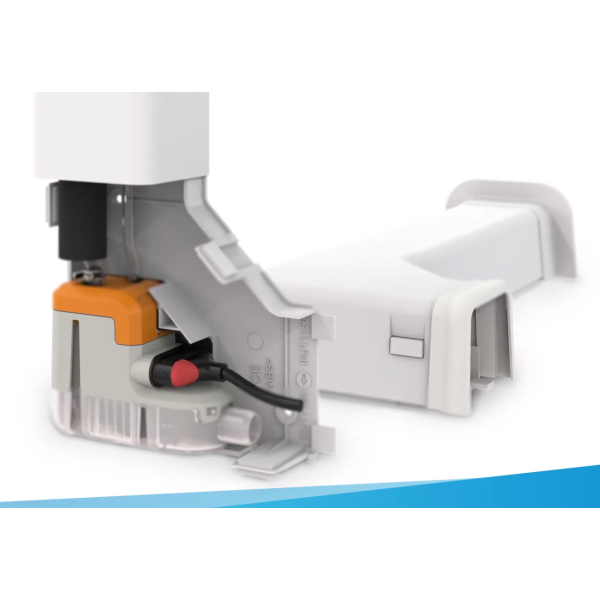

Si-10 UNIVERS'L Schwingkolbenpumpe mit:
- integriertem Schwimmerschalter
- transparentem PVC-Schlauch Innen-Ø 6 mm - L:1 m, isoliert auf 800 mm, mit Belüftungsventil „Drain Safe"
- 1,5 m verriegelbares Steckerkabel: 2 Adern für Stromversorgung, 2 Adern für die Sicherheitsabschaltung
- 2-teiliges Winkelstück (Gehäuse und Deckel)
- Deckendurchgangsstück (Abdeckung des Lochs in der Abhängung)
- Gummidichtung zwischen Winkelstück und Klimagerät
- 650 mm Schlauch - Innen-Ø 15 mm (Anschluss an das Klimagerät)
- Belüftungsschlauch
- 6 Schrauben und Dübel zur Montage von Leitungskanal und Winkelstück
- 4 Doppeldrahtklemmen Ø 16 mm, 1 Doppeldrahtklemme Ø 6 mm
- 2-teiliger Kanal 750 mm, 80 x 60 mm

ANWENDUNGEN

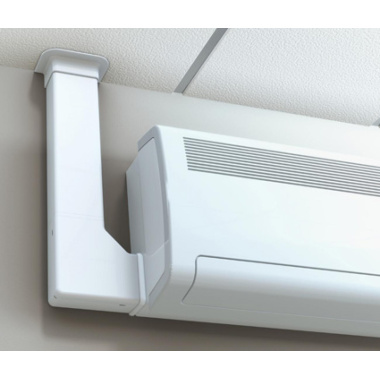

Wand-Klimageräte bis 20 kW
Ø Anschlüsse maximal 3/8" - 5/8" isoliert)
TECHNISCHE DATEN | |
---|---|
Max. Fördermenge | 20 l/h |
Max. Förderhöhe | 10 m (Förderleistung = 4 l/h) |
Max. Druck | 14 m (Förderleistung = 0 l/h) |
Geräuschpegel bei Betrieb,
gemessen in 1 m Abstand gem.
EN ISO 3744 (gemessen durch Institut LNE, Pumpe in Betrieb mit Wasser, nicht montiert) |
22 dBA |
Stromversorgung | 230 V ∼50/60 Hz - 14 W |
Isolierklasse | doppelt isoliert |
Schaltpunkte | Ein: 18 mm, Aus: 13 mm, Alarm: 21 mm |
Sicherheitskontakt | NC 8 A ohmsche Last - 250 V |
Überhitzungsschutz (therm. Ausschaltpunkt) | 115°C (auto-reset) |
Betriebsart | 100% - Dauerbetrieb |
Schutzklasse | IPX4 |
Farbe Gehäuse | RAL 9003 - Signalweiß |
Abmessungen Winkelstück (LxBxH) | 130 x 130 x 60 mm |
Abmessungen Kanal (LxBxH) | 750 x 80 x 60 mm |
Raum für Kältemittelleitungen |
maximaler Ø: 3/8'' - 5/8'' isoliert
(bis 13 kW) |
Sicherheitsstandards | CE & EAC |
RoHS-Richtlinie | konform |
Elektroaltgerätegesetz | EAR-registriert |
Gewicht Abmessungen inkl. Verpackung | 1,55 kg - L 763 x B 225 x H 62 mm |

FÖRDERMENGEN (l/h) | ||||
---|---|---|---|---|
Gesamte Schlauchlänge mit Innen-Ø 6 mm, 1/4" | ||||
FÖRDERHÖHE | 5m | 10m | 20m | 30m |
0m | 20 | 19 | 18 | 17 |
2m | 16 | 15 | 14 | 13,5 |
4m | 11,5 | 11 | 10,5 | 10 |
6m | 8,5 | 7,5 | 6,5 | |
8m | 6 | 5 | 4 | |
10m | 4 | 3,5 | 2,5 |
