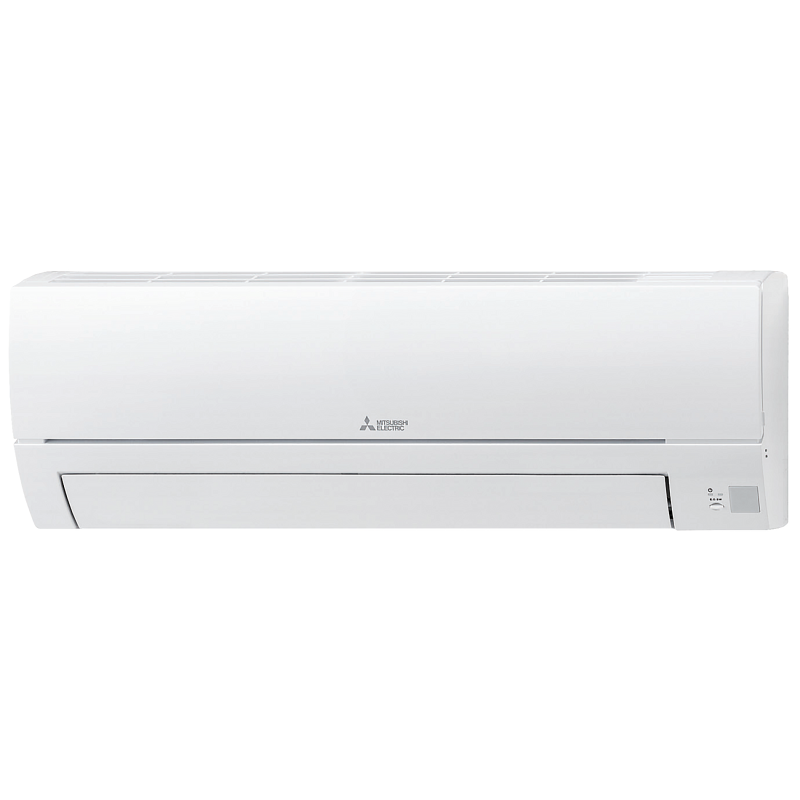

Gehäuse
besteht aus hellem Kunststoff, in Flat Panel Design. Sämtliche Gehäuseteile sind abnehmbar. Einfache Montage mit
Montageplatte, in die das Gerät eingehängt wird.
Luftansaug
von vorne über einen regenerierbaren Filter.
Luftauslass
nach vorn, vertikal über Luftleitlamellen motorbetrieben. Die horizontale Luftverteilung kann manuell nach links
und/oder rechts eingestellt werden.
Wärmetauscher
Hochleistungswärmetauscher, als Verdampfer / Verflüssiger, aus Kupferrohr mit aufgepressten Aluminiumlamellen
gefertigt, mit Bördelanschlüssen. Kältesystem getrocknet, evakuiert und mit Schutzgas gefüllt. Kondensatwanne
gegen Schwitzwasser gedämmt.
Ventilator
mit extrem leise laufendem direkt angetriebenen Querstromgebläse 3-stufig umschaltbar über Phasenanschnittsteuerung,
dynamisch ausgewuchtet und schwingungs-gedämmt gelagert.
Steuerung
komplett nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Netzeinspeisung und Steuerung. Eine
Steuerplatine schaltet und überwacht alle Funktionen.
Funktionen

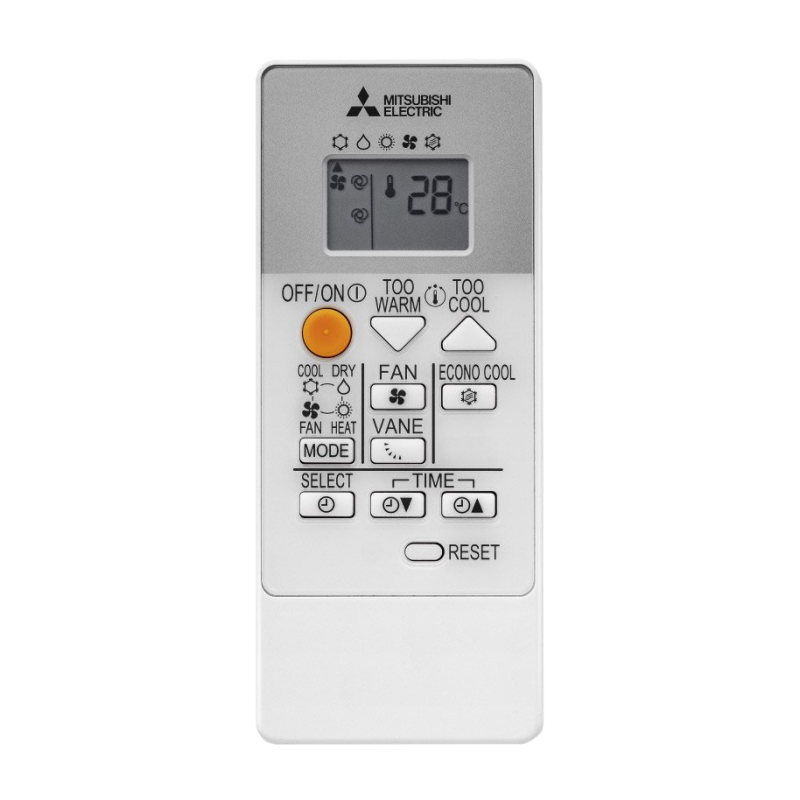

Infrarotfernbedienung. Überwachung der eingestellten Solltemperatur von 16°C bis 31°C.Lüften, Kühlen, Heizen und Entfeuchten
der Raumluft (nicht geregelt). “I FEEL” Automatik für eine komfortable Raumtemperaturregelung.
Automatische Ventilatorsteuerung in Abhängigkeit der Raumtemperatur. Automatische, optimale Einstellung der Luftleitlamellen je
nach gewählter Funktion. Speicherung aller eingegebenen Werte bei Spannungsausfall. Automatischer Wiederanlauf nach Spannungsausfall.
Timersteuerung (Ein und/oder Aus). Fehlerdiagnosesystem. Vereisungsschutzfunktion. 3 Minuten Anlaufverzögerung für den
Verdichter nach Wiedereinschaltung.

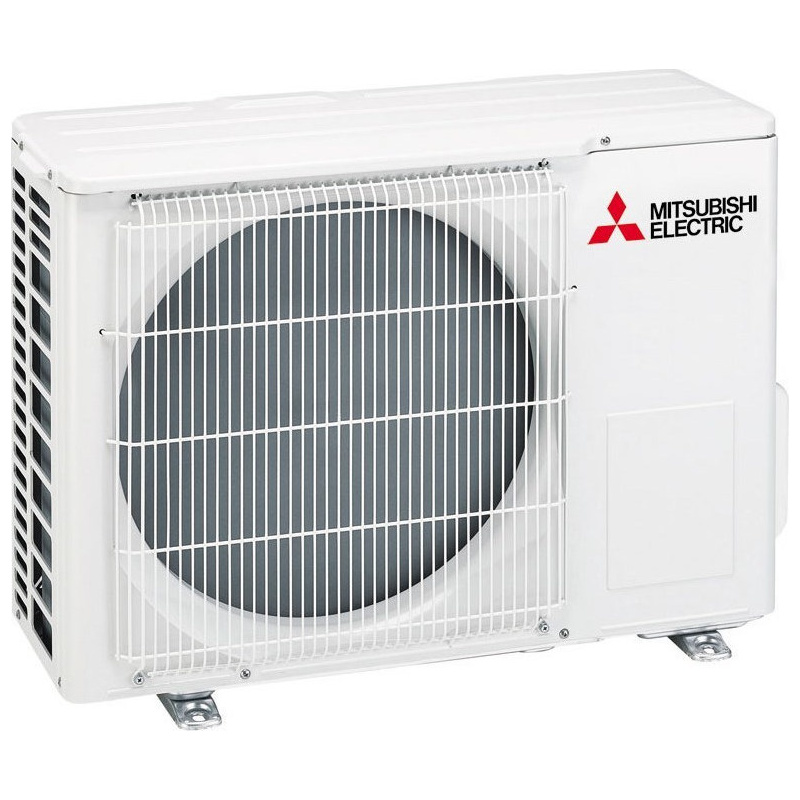

Gehäuse
Gehäuse und Rahmen bestehen aus stabilen verzinkten Stahlblechen mit einer zusätzlichen witterungsbeständigen
Polyester-Einbrennlackierung und innenliegender Schalldämmung. Großflächige abnehmbare Verkleidungselemente.
Wärmetauscher
Hochleistungswärmetauscher, als Verdampfer / Verflüssiger, aus Kupferrohr mit aufgepressten Aluminiumlamellen gefertigt.
L-förmig mit Unterkühler zur Leistungserhöhung angeordnet.
Ventilator
direktgetrieber Axialventilator aus Kunststoff, drehzahlgeregelt über thermostatische Kondensationdruckregelung, statisch
und dynamisch ausgewuchtet mit horizontalem Berührungsschutzgitter.
Wettergeschützter Antriebsmotor, wartungsfrei mit thermischem Überlastschutz ausgerüstet.
Verdichter
Sauggasgekühlter Rollkolbenverdichter, drehzahlgeregelt über Inverter, auf Schwingungsdämpfern montiert, leise laufend,
mit hohem Wirkungsgrad, Motorschutz gegen Überstrom und thermische Überlastung, mit Schalldämmung ausgestattet.
Saugseitig durch einen großzügig bemessenen Flüssigkeitsabscheider vor Flüssigkeitsschlägen geschützt.
Kältekreislauf
mit Filter, Sammler, 4 Wege-Ventil für Kühlen oder Heizen und Service -/ Füllanschlüssen mit absperrbaren Ventilen.
Elektronisches Expansionsventil im Außengerät. Bördelanschluss mit Überwurfmuttern. Der Kältekreislauf ist druckgeprüft,
leckgetestet, getrocknet, evakuiert und mit der Kältemaschinenölfüllung versehen. 2-Phasen-Niederdruck- Kältekreislauf
garantiert minimale Kältemittelfüllmengen, mit Sicherheitskältemittel vorgefüllt.
Steuerung A-Control
komplett mit Last- und Steuerorganen nach den gängigen Vorschriften verdrahtet und mit einer Klemmleiste für Steuerung
bzw. Netzeinspeisung versehen. Eine Steuerplatine schaltet und überwacht alle Funktionen. Inverter zur Drehzahlregelung
des Verdichters.Verflüssigungsdruckregelung im Kühlbetrieb bis -10°C Außentemperatur (bei Temperaturen unterhalb -10°C
schaltet sich der Verdichter ab). Alle Fehlermeldungen des Innengerätes und des Außengerätes werden über einen Blinkcode auf
der Außengeräteplatine angezeigt. Ferner kann über die Fehlerhistorie der letzte Fehler angezeigt werden.
Replace Funktion
Die Inverter Außengeräte verfügen über eine Replace Funktion mit der es möglich ist, beim Austausch alter Innen- und
Außengeräte gegen Mitsubishi Electric Inverter Geräte, die alten Rohrleitungen wiederzuverwenden.
INNENEINHEIT
MSZ-HR50VFK2
| Nennkühlleistung (Min.-Max.) in kW |
5,0 (1,3 - 5,0) |
| Nennheizleistung (Min.-Max.) in kW |
3,8 (2,1 - 6,5) |
| Spannungsversorgung [V, Ph, Hz] |
230, 1, 50 |

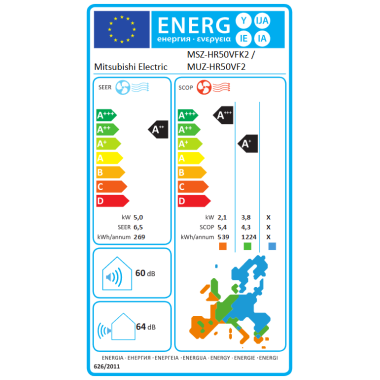

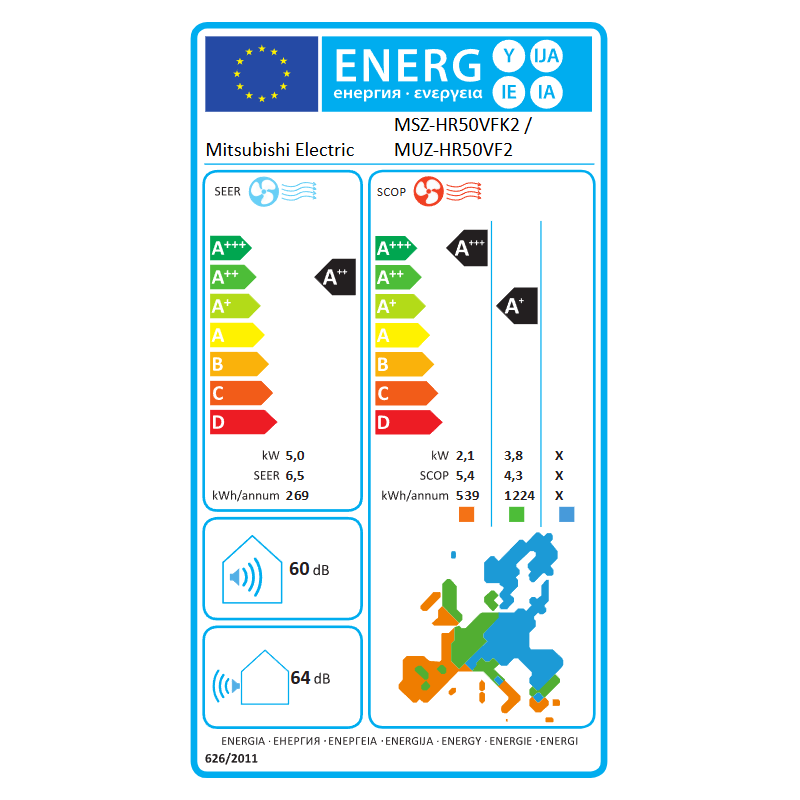

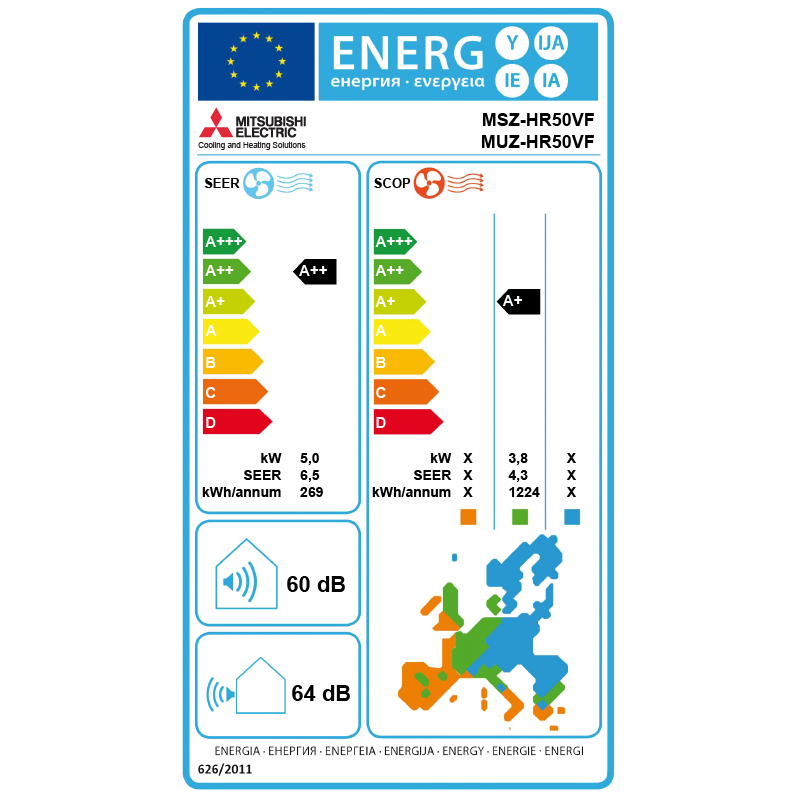

| Energieeffizienzklasse (Kühlen / Heizen) |
A++ / A+ |
| SEER |
6,5 |
| SCOP |
4,3 |
| Luftvolumenstrom in m³/h |
Kühlen: 6,4-9,2-11,2-13,1
Heizen: 6,1-8,3-11,2-14,5 |
| Schalldruckpegel in db(A) |
Kühlen: 28-36-40-45
Heizen: 27-34-41-47 |
| Schallleistungspegel (Nenn) in db(A) |
60 |
| Gewicht in kg |
9,0 |
| Abmessungen (B x H x T) in mm |
838 x 280 x 228 |
| Kältetechnische Anschlüsse (fl./gasf.) |
1/4" / 3/8" |
AUSSENEINHEIT
MUZ-HR50VF
| Betriebsbereich (Min/Max) in °C |
Kühlen: -10 / 46
Heizen: -10 / 24 |
| Schalldruckpegel (Kühlen/Heizen) in dB(A) |
50 / 51 |
| Kaltemittel Fabrikmenge / Einbaulänge |
0,80 kg / 7 m |
| Rohranschlüsse (Flüssig / Gas) |
1/4" / 3/8" |
| Kältemittel Typ |
R32 |
| maximale Einbaulänge in m |
20 |
| maximaler Höhenunterschied in m |
12 |
| Gewicht in kg |
35 |
| Abmessungen (H x B x T) in mm |
550 x 800 x 285 |
Angaben zur Produktsicherheit:
Verantwortliche Person:
Mitsubishi Electric Europe B.V.
Plunkett House, Grange Castle Business Park, Grange, Lucan
Co. Dublin, D22 T2P7, Ireland
paul.sexton@meir.mee.com
Sicherheitshinweis:
In diesem Gerät wird ein brennbares Kältemittel verwendet
WICHTIGER HINWEIS:
Die Installation des Klimageräts darf nur durch ein nach der Verordnung (EU) 2024/573 des Europäischen Parlamentes und des Rates über fluorierte Treibhausgase zertifiziertes Unternehmen erfolgen. Nach dem Kauf ist eine ausgefüllte Erklärung vom Käufer erforderlich.
Die Rücksendung müssen Sie verpackt, genauso wie der Verkäufer und der Produzent es verpackt hat (Auf der kleinen Palette. Das Außergerät muss senkrecht aufstellen werden, wie die Zeichen auf der Verpackung informiert).
Das ist der Schutz vor der mechanischen Beschädigungen der Geräte in der Verpackung, damit kein Leck der Kältemittelfüllung entsteht und wegen den Umweltschutz Gesetz.
